Винтовые сваи заливаются бетоном. Бетонирование ствола винтовых свай: необходимо ли оно? При какой температуре можно выполнять работы по установке винтовых свай

Внутреннее бетонирование ствола сваи проводят после её погружения перед монтажом оголовка. Даная процедура преследует две задачи:

  • — предотвращение попадания в полость ствола сваи воды (влага ускоряет коррозию изнутри, а лед может деформировать ствол при расширении);
  • — усиление жесткости конструкции.

Внутреннее бетонирование: «за» и «против»

Инъекция раствора в полость ствола усиливает её несущие свойства на треть, потому может применяться для экономии установки свайно-винтового фундамента. Внутреннее бетонирование позволит использовать сваи меньшего диаметра при условии того, что стоимость используемого бетона будет меньше стоимости сваи.

  • — монтаж свайно-винтового фундамента на водянистых почвах;
  • - в условиях городской застройки, где важно выиграть каждый метр (с целью усиления фундамента);
  • — строительство 2-3-х этажного дома или конструкции с аналогичными параметрами массы.

Противники внутреннего бетонирования считают, что цемент может навредить, поскольку металл и бетон имеют разные коэффициенты теплового расширения. Второй аргумент: бетон со временем дает трещины, в которых скапливается влага и воздух, что активизирует процесс коррозии. Отчасти эти доводы имеют право на жизнь, но без бетона в полости ствола будет скапливаться лед, который также способствует коррозии и подвержен тепловому расширению.

Советы по внутреннему бетонированию винтовой сваи:

  • — нет смысла заливать готовый раствор, поскольку он вряд ли ляжет полностью, не образовав полые ниши. Засыпьте сухую смесь пескобетона, она сама со временем напитается влагой, превратившись в камень;
  • — в среднем, на бетонирование 1 метра сваи 89 мм понадобится около 12 кг смеси;
  • — зимой лучше добавить в смесь присадки.

В каких случаях внутреннее бетонирование не нужно:

  • — при установке фундамента на короткий период времени, например, под строительный вагончик. Сваи, залитые бетоном, очень сложно демонтировать, а тем более использовать повторно. Полые сваи выкручиваются механизированной техникой и используются повторно (при условии целостности лопасти и ствола);
  • — при установке свай диаметром 57 мм (например, для забора). Температурное расширение льда в свае такого диаметра не способно причинить вред из-за его незначительного количества;
  • — при монтаже свай с толщиной стенки от 8 мм. Какого бы диаметра ни была труба, внутреннее бетонирование на качество фундамента на винтовых сваях не повлияет: свая диаметром 108 мм и стенкой от 8 мм способна выдержать огромную нагрузку, а заливка бетона будет экономически нецелесообразна.

Еще больше ответов на любые вопросы о свайно-винтовом фундаменте вы можете узнать в профессиональной компании ООО «Гермес-ЗСК». Мы не только производим винтовые сваи в Москве, но и оказываем любой сложности. Обращаясь к нам, вы получаете абсолютную гарантию ответственности, оперативности и качества выполненной работы.


Прочное фундаментное основание при строительстве домов является гарантией их устойчивости, особенно на проблемных грунтах. Обустройство фундамента на винтовых сваях является одним из самых бюджетных вариантов , но такая конструкция требует дополнительного усиления при помощи бетонирования, что позволит ей выдерживать нагрузку до 3 т.

Необходимость заливки винтовых свай бетоном нередко ставится под сомнение, и всё же именно эта технологическая операция является лучшим методом повысить несущую способность конструкций и обеспечить их коррозионную стойкость. Кроме того, такая технология предохранит сваи от разрушения в зимний период, что возможно при попадании воды внутрь трубы и ее последующего замерзания, а также обеспечит сохранность фундаментов соседних зданий при проведении строительных работ в районах плотной застройки.

Обоснование необходимости бетонирования ствола винтовой сваи

Бетонирование винтовых свай благотворно влияет на механические свойства конструкции, способствуя увеличению жесткости, прочности, упругости. Тем не менее противники подобного усиления указывают на опасность, связанную с разностью коэффициентов теплового расширения металла и бетона. По их мнению, это может привести к образованию микротрещин, в которых будет скапливаться влага, что приведет к активизации коррозионных процессов.

Но такое возражение вряд ли найдёт много сторонников, поскольку опровергается практикой. Действительно, высокие прочностные характеристики таких строительных материалов как железобетон или трубобетон не подлежат сомнению, поэтому нет никаких оснований считать, что заполнение винтовых свай бетоном сможет негативно повлиять на их коррозионную стойкость.

К тому же, для развития коррозии кроме наличия влаги необходим постоянный доступ кислорода, а процедура бетонирования как раз и вытесняет воздух из ствола сваи. Следует также учесть, что бетон является щелочной средой, благоприятной для воздействия с черными металлами, а значит, не оказывает сколько-нибудь заметного химического или физического воздействия на металлические конструкции.

Процедура заполнения полости ствола винтовой сваи

Итак, мы убедились, что вопрос, нужно ли бетонировать винтовые сваи, должен решаться положительно. Как же выполнить эту операцию правильно с наилучшим результатом? На самом деле, такая технология не требует ни применения специального оборудования, ни особых приемов. Производится она следующим образом:

  • После завинчивания сваи необходимо срезать участок с монтажным отверстием.
  • Внутрь ствола сваи заливается бетонный раствор, при этом для экономии материалов рекомендуется использовать воронку.
  • После заливки происходит уплотнение раствора, которое можно производить рукой, но лучше для этой цели использовать кусок арматуры. Такая несложная процедура позволит сократить количество внутренних полостей.
  • После застывания бетонной смеси монтируется оголовок.

Чем лучше всего заливать винтовую сваю и зачем? Обычно для этого используется песочно-бетонная смесь, которая обладает склонностью к усадке, да и сама заливка производится несколько ниже уровня подрезки. При застывании бетона образуется небольшое углубление, поэтому для качественной заливки следует досыпать в сваю цемент или порошковый бетон.

При выборе марки бетона следует учесть характеристики возводимого здания. Так, бетон М-200 больше подходит для 1-2-этажных домов, а марка М-300 используется при возведении зданий высотой до 5 этажей.

Следует помнить, что заливать или засыпать винтовые сваи в холодное время года следует с добавлением антиморозных присадок, что предохранит ее от разрушения, возможного при расширении заледеневшего раствора. Если позволяют климатические условия, нижнюю часть можно заполнить и без использования присадок, что позволяет получить некоторую экономию этих материалов.

Для еще большего усиления конструкции можно использовать арматуру, нарезав ее по длине сваи и установив в полость трубы перед заливкой.

Другие методы заполнения свай

Всегда ли надо заливать сваи бетоном? Нередко применяются и другие материалы, оказывающие такой же эффект, например, сухие песчано-цементные смеси чаще используют при отрицательной температуре воздуха. Этот вариант хорош и тем, что если в ствол попадет влага, смесь впитает ее, увеличив тем самым собственную прочность. Засыпать винтовые сваи можно и пескобетоном, который действует так же, как и ПЦС. Что лучше – заливать или засыпать сваи в фундаменте? Некоторые специалисты считают, что использование сухих смесей должно быть предпочтительнее бетонных, так как они не образуют внутренние полости.

Кстати, вопрос, чем залить винтовые сваи, может стать неактуальным, если вместо обычных газоводопроводных труб с толщиной стенки до 4 мм использовать толстостенные трубы. Например, труба диаметром 108 мм с толщиной стенок 7 мм может выдержать большие нагрузки, чем бетонированная свая с более тонкими стенками. Правда, стоимость такой трубы несравнимо выше, поэтому процесс бетонирования остается популярным и надежным способом увеличения стойкости свай по отношению к механическим и физико-химическим нагрузкам, повышает долговечность фундамента и, в конечном итоге, надежность и устойчивость всей постройки.

Есть такое понятие, как винтовая свая — столб из металла, имеющий с одной стороны винтовую лопасть, с другой — техническое отверстие. Используются данные изделия для надежного укрепления фундамента под домом. Они являются гарантией прочности и стойкости строения. Но для этого их строго рекомендуется бетонировать. Бетон увеличивает стойкость столбов по отношению к внешним нагрузкам, обеспечивает их длительную функциональность. Качественно забетонированная свая будет служить в несколько раз дольше, чем укрепленная с помощью цинка, к тому же, стоит она гораздо дешевле.

Для чего нужно бетонирование?

Бетонировать винтовые сваи необходимо, чтобы избежать коррозии внутри стержня изделия, то есть вытеснить из внутренней части трубы воздух. Кроме того, бетон увеличивает прочность винтовой сваи и позволяет сэкономить средства.

Марки используемых бетонов

Прежде чем приступать к работе, необходимо выяснить, какой бетон целесообразнее всего использовать для укрепления винтового столба. Обычно для бетонирования берут низкофракционный бетон М200, М300.

Марку М200 чаще всего используют для процесса строительства одноэтажных либо двухэтажных домов, имеющих легкое перекрытие. Такая марка применяется в работе с железобетонными изделиями, по характеристикам прочности ее относят к конструкционным.

Марка M300 является подходящей для возведения фундаментов частных домов высотой до пяти этажей. Подобный бетон рекомендуют приспосабливать к монолитным типам перекрытий.

Технология

Для удобной заливки бетона необходимо сначала подготовить лейку с водой. Арматура должна быть сразу нарезана и вставлена в размер. Если свай не слишком много, рекомендуется месить бетон собственноручно, лопатой в пластиковой емкости. Важно помнить: для надежного и прочного бетонирования стоит отрегулировать стержни по высоте.

После строительных работ в бетоне могут остаться монтажные отверстия, которые следует заклеивать обыкновенным бумажным скотчем. Позже, когда бетон перейдет в твердую форму, скотч можно будет снять.

Подготовка материалов и инструментов


Подготовка материалов зависит от многих факторов.

Выбор материалов для возведения свайного фундамента должен быть ответственным, чтобы позже не пришлось бороться с нежелательными последствиями. Чаще всего он зависит от таких факторов, как тип столбов, способ их изготовления, погружения в землю, расположения при строительстве здания.

Для свайного фундамента требуется большое количество строительной техники, поэтому в случае, когда речь идет о дачах и жилых коттеджах, необходимо рассмотреть те варианты конструкций, которые возможно соорудить своими руками.

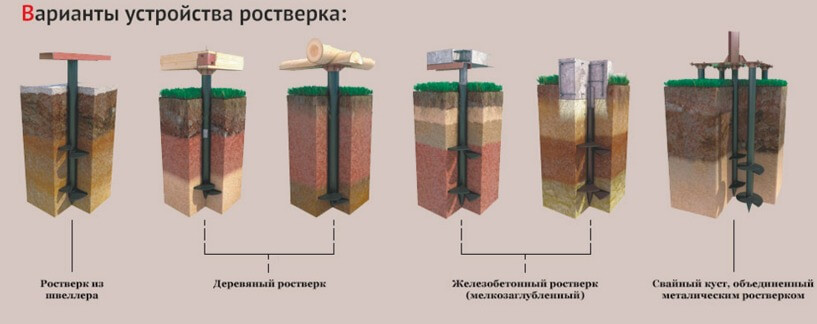

Важной составляющей изделия является ростверк. Ростверком называется верхняя часть фундамента, функция которой — распределение нагрузки на его основание. Он имеет вид плит, которые объединяют основания свай и служат для них опорным сооружением.

Обрезка свай

Строительство свайного фундамента предусматривает подготовку безупречно ровной поверхности согласно уровню свай. Это нелегко сделать без специального оборудования, ведь расстояние между концами свай довольно велико, и практически невозможно определить, идеально ли выровнена поверхность. Оборудование помогает определить все параметры с точностью. Представляет оно собой специализированную насадку для экскаватора, которая крепится сверху на стрелу. Внутри находится мощный инструмент для резания бетона, металла и других строительных материалов. Работа с такой насадкой гарантирует аккуратность обрезки. Выравнивание поверхности ведется без видимых недостатков.

Бетонирование винтовых свай является довольно простым технологическим процессом, однако целесообразность его проведения ставится под сомнение некоторыми специалистами.

Компетентные мнения сторонников данной технологии

Метод повышения несущей способности винтовых свай и обеспечения их коррозионной стойкости родился от способа установки . Данная технология используется при строительстве в районах плотной застройки и позволяет исключить разрушения фундаментов соседних зданий, имеющих место при использовании набивных свай.

На видео — заливка бетоном железного каркаса сваи

С применением буроинъекционных свай предполагает использование установок шнекового бурения. В скважину, пробуренную ямобуром, устанавливается , который заливается песчано- или водоцементными растворами, затем производят опрессовку сваи.

Технология применения инъекции растворов в ствол винтовой сваи увеличивает ее несущую способность на треть, что достигается увеличением жесткости и прочности, также повышается упругость сваи на прогиб. Использование песчано-бетонной смеси, разведенной водой, рекомендуется в теплую пору, зимой нужны специальные присадки, предотвращающие замерзание.

Некоторые компетентные специалисты считают, что бетон при заполнении свай может оставлять полости благодаря своей густоте, т. е. воздух не убирается. Лучшее решение – засыпка ЦПС или пескобетоном М-300, появляющийся со временем конденсат забетонирует смесь.

Расчет необходимого количества смеси производят по формуле:

V=π r² h (м³),

где: π = 3,14; r – радиус ствола (м); h – длина сваи (м).

Вычислениями определено, что на 1 метр ствола сваи D=108 мм необходимо 16 кг смеси.

Обоснование бесполезности бетонирования винтовых свай

Целесообразность применения технологии бетонирования винтовых свай ставится под сомнение некоторыми заказчиками и исполнителями работ. Они считают, что главная опасность для возможного разрушения винтовой сваи – наличие контакта между бетоном и металлом, которые обладают разными коэффициентами теплового расширения.

Целесообразность применения технологии бетонирования винтовых свай ставится под сомнение некоторыми заказчиками и исполнителями работ. Они считают, что главная опасность для возможного разрушения винтовой сваи – наличие контакта между бетоном и металлом, которые обладают разными коэффициентами теплового расширения.

Данная особенность материалов приводит к образованию микротрещин внутри массива бетона. Таким образом, появляется возможность скопления влаги и воздуха, что активизирует процесс коррозии, т. е. свая начинает разрушаться.

Обычно, для изготовления ствола сваи используется водо-газопроводные шовные трубы, имеющие стенку до 4 мм толщиной. Они рассчитаны на работу при максимальном давлении 24 атмосферы. Новая толстостенная (до 7 мм) труба D= 108 мм выдержит разрушающее воздействие большей силы, при этом затраты на ее приобретение сравнимы со стоимостью бетонирования.

Или, например, для винтовой сваи можно использовать бесшовные насосно-компрессорные трубы, рассчитанные на давление от 450 атмосфер. Они имеют толщину стенки до 8 мм. Бетонирование такой трубы является нецелесообразным.

Фундамент на винтовых сваях давно зарекомендовал себя как прочная и надежная конструкция. В целях повышения его устойчивости многие строители бетонируют стволы свай. Из этой статьи вы узнаете об особенностях данной технологии, возможностях совместного использования бетона и стали, а также о других возможных методах заливки оснований винтовых свай . +

Многих клиентов волнует вопрос, действительно ли необходимо заполнять ствол винтовой сваи. При отсутствии профессиональных знаний сложно дать компетентный ответ на данный вопрос. Но эта процедура очень важна при строительстве фундамента на винтовых сваях, поскольку позволяет увеличить допустимую нагрузку почти на 30%. Считается, что каждая заполненная бетонным раствором свая может выдерживать вес примерно 3 т. +

Технология заливки раствора внутрь сваи не является сложной. После установки конструкции спиливают участок с монтажным отверстием и заполняют ствол раствором. Чтобы предотвратить его проливание, можно пользоваться специальной воронкой. Затем раствор необходимо уплотнить: для этого обычно используют шомпол либо часть арматуры. Полностью убрать полости воздуха не получится, но их количество все равно уменьшится. В любом случае, пользуясь воронкой, вы сможете сэкономить бетонный раствор. Затем устанавливают оголовок и работают дальше. +

Способствует ли бетонирование ствола сваи развитию коррозии?

Несмотря на простоту вышеописанной технологии, многие строители сомневаются относительно необходимости ее применения. Некоторые фирмы, специализирующиеся на возведении фундаментов на винтовых сваях, не бетонируют стволы свай, считая, что использование данной технологии снижает сроки эксплуатации фундамента. Они объясняют это решение тем, что бетон и сталь имеют разные показатели теплового расширения. По их мнению, бетонирование приводит к появлению микрозазоров, в которых накапливается влага, что при поступлении кислорода способствует быстрому развитию коррозии. На самом деле, это утверждение легко оспорить, основываясь на физических характеристиках материалов. +

Разница между коэффициентами теплового расширения у стали и бетона незначительна, поэтому не может в реальности стать причиной «несовместимости» этих двух материалов. Иначе бы не существовали такие материалы, как трубобетон, железобетон. Даже при наличии воздушных пространств в растворе риск образования коррозии минимален, поскольку внутрь не поступает кислород. Ржавчина может появиться только в той ситуации, если в конструкции образуется полость во всю ее длину, что также исключено. +

Поэтому можно утверждать, что способ бетонирования винтовой сваи не вызывает коррозии. Кроме того, данная методика предупреждает ее появление. Бетон – это щелочная среда, которая оказывает положительное воздействие на черный металл. При заливке раствора в свае почти не остается кислорода, а содержащаяся в нем вода имеет высокий pH. Это значит, что бетон не способствует разрушению ствола винтовой сваи. Кроме того, заливка бетонным раствором снижает гибкость элементов конструкции, что повышает устойчивость стенок винтовой сваи и уменьшает вибрацию. +

О других методиках заполнения винтовых свай

Бетон – не единственный материал для заливки свай. Можно применять и песчано-цементный раствор. Принцип работы такой же, но в целях придания прочности по окончании заливки необходимо всыпать сухую ПЦС в последние 2 дециметра ствола сваи. +

Применение ПЦС дает возможность возводить фундамент на винтовых сваях в холодное время года. Заливка бетонным раствором должна производиться при температуре 15-25°C. Возможна работа при 5°C, но только с применением противоморозных добавок. При низких температурах требуется постоянный подогрев песчано-цементного либо бетонного раствора, что существенно увеличивает затраты на строительство и усложняет сам процесс. +

Хорошая альтернатива в данной ситуации – применение сухой ПЦС. Технология заливки такая же: срезаются участки с отверстием, смесь помещается в ствол, тщательно утрамбовывается. Смесь цемента и песка также способствует удалению воздуха из ствола сваи, что в дальнейшем обеспечивает защиту от коррозионного процесса. Даже если вода попадет внутрь винтовой сваи, песчано-цементная смесь заберет ее в себя: от этого она станет еще более прочной. +

Если вышеописанные факты вас не убедили и вы еще сомневаетесь в целесообразности бетонирования винтовой сваи, то вам следует строить фундамент на сваях, толщина стенок которых превышает 6 мм. Только при этом условии нет необходимости заливки основания сваи. Стоит отметить, что оголовок конструкции должен быть как следует проварен. Об этом условии говорится в п. 9.2.2 СП 28.13330.2012 «Защита строительных конструкций от коррозионных процессов». +
