Житель Благовещенска Андрей Шукалин, экономист по образованию, придумал, как сократить затраты на теплоснабжение. Его изобретение подходит тем, у кого печное, электрическое отопление, а также центральное отопление с теплосчётчиками. Он создал устройство, которое назвал воздушный солнечный коллектор. Устройство Андрей собрал на собственном доме и уже испытал его на эффективность и экономичность. Благовещенский изобретатель мечтает запатентовать своё изобретение и начать его массовое производство.

«Максимальная эффективность, когда солнце напротив коллектора. Располагается он оптимально на южной стороне вертикально на стене. На южной стороне фасада, дома», – поясняет Андрей. Он произвёл множество расчётов: прямой и рассеянной солнечной радиации, тепловой мощности в расчёте на электроэнергию. Зимой солнце низко над горизонтом. На вертикальную поверхность его тепло попадает максимально. Выходит максимальная теплоотдача. В январе – в течение девяти часов, в марте – в течении семи, делится своими наблюдениями изобретатель.

Коллектор состоит из модулей, площадь каждого – примерно половина квадратного метра. «Внутри модулей – пустота и сделан воздушный канал, по которому воздух проходит, нагнетаемый насосом. Через него проходит и выходит туда, куда нам надо. Есть защитная верхняя плёнка. Она защищает от того, чтобы уже нагретый воздух не остывал под воздействием климата, потому что зимой холодно», – поясняет конструктор.

Андрею Шукалину идея создать воздушный солнечный коллектор пришла из-за стремления к экономии. Он хотел сократить собственные расходы на электроотопление, при этом не мёрзнуть, а нормально обогревать свой дом. Устройство, по его задумке, должно было быть, недорогим, не громоздким, но эффективным. В Интернете Андрей таких устройств не нашёл. Вариант с обычными солнечными батареями для него был неприемлем. Ему хотелось греть непосредственно воздух, а не воду, печь, систему. Только воздух и максимально экономично и экологично.

Сначала он собрал небольшую конструкцию, она оказалась настолько эффективной, что даже немного оплавилась от горячего воздуха. Тогда Андрей усовершенствовал модель и собрал обновлённый вариант коллектора на стене своего дома. Он эффективный, но стационарный. Это изобретатель считает минусом – нельзя разобрать, перенести. Да и монтировать зимой стационарный воздушный солнечный коллектор сложно. Практически невозможно. Сейчас Андрей Шукалин демонстрирует мобильный образец – отдельный модуль, который можно изготовить в любом цехе и собрать на том здании, которое планируется обогревать.

Со своим изобретением Андрей, а у него в доме электроотопление, уже зимовал. Эффективность и экологичность замкнутой системы, а также экономию от использования воздушного солнечного коллектора, как говорится, испытал непосредственно на себе. На отоплении, говорит, получалось сберечь от 135 до 220 рублей ежедневно. При этом потребление электроэнергии самой установкой стоило всего 1 рубль в день.

«Эффективно отапливал дом. У меня дома тепло, даже несмотря на то, что потребление электроэнергии небольшое. Ночное потребление электроэнергии у меня сократилось и дома стало просто тепло. Даже в декабре, в январе я приходил вечером с работы, у меня дома уверенные 30 градусов были. Потом это всё посмотрели мои друзья, сделали в Верхнеблаговещенском – на таком же жилом доме. Отапливается полностью второй этаж, без отопления иного. Он отапливает большую площадь – 20 квадратных метров. Там жил человек в этом году. Зимой, собственно, хватало. Ну не было ещё человека, который, глядя на это, сказал бы, что это плохая идея. Всем интересно. Кто-то хочет себе на гараж, кто-то – на дом, кто-то – на коттедж, кто-то – склад, ангар планирует. Что-то там изобретает, думает, как это сделать. Сейчас лето, сейчас никто не мёрзнет, это всё будет ближе к осени. Очень много заинтересованных лиц. Да, много», – говорит Андрей.

Благовещенец подал заявку на то, чтобы запатентовать своё изобретение. Заявку приняли. Он надеется получить сертификат на полезную модель уже этим летом. Усовершенствовать коллектор. Например, оборудовать его термодатчиками, которые будут автоматически включать и выключать устройство в зависимости от погодных изменений. А затем – начать массовое производство воздушных солнечных коллекторов. Он убеждён – его изобретение будет пользоваться спросом.

«Себестоимость квадратного метра в этом случае порядка двух, двух с половиной тысяч. То есть при подсчётах у меня получилось, что окупается данная система за полтора сезона. Но полтора сезона быть не может отопительных. Два сезона. Аналоги – солнечные коллекторы, которые греют воду, они окупаются порядка шести лет. Которые производят электричество – порядка восьми лет. Ветряки тоже восемь лет», – поясняет изобретатель.

Андрей Шукалин признаётся: его работа – то, что сейчас приносит ему стабильный заработок, с конструированием, изобретениями и внедрением передовых технологий никак не связана. Он – менеджер среднего звена, получивший популярную в 90-е специальность, но с самого детства стремящийся к чему-то другому. Он мечтает создавать.

«Закончил АмГУ, высшее образование у меня. Поступал в 1999 году. Тогда альтернативы, кроме как стать инженером, не было. Но всегда было хобби – что-то конструировать, изобретать, что-то строить. В качестве хобби уже построил два дома – себе и отцу. Изобретаю эти коллекторы. Ещё есть масса идей. И хочется превратить хобби в профессию, чтобы быть счастливым человеком», – поделился Андрей Шукалин.

Он стал героем программы «Эврика» из цикла «Городские истории». Программа вышла в эфире «Альфа-канала». Посмотреть её полностью можно также на сайте Амур.инфо.

Андрей Шукалин не единственный, кто создает устройства, позволяющие экономить за счет использования даровой энергии солнца. Краснодарец Николай Дрига тоже построил своими руками настоящую теплоэлектростанцию, работающую сразу от нескольких возобновляемых источников.

Использование созданных своими руками воздушных коллекторов дает возможность владельцам частных домов решить проблемы с отоплением и обогревом воды, которая может использоваться для технических нужд. Самодельное оборудование отличается эффективностью и простотой конструкции. Оно позволяет частично или полностью обеспечить строение теплом и сократить расходы на проживание в собственном доме.

Описание технологии

Солнечные воздушные коллекторы - это специальные приспособления, позволяющие преобразовывать световую энергию в тепло. Такие установки могут использоваться для отопления помещений и нагрева технической воды. Существующие на сегодняшний день разновидности оборудования отличаются своим принципом работы, конструкцией, показателями эффективности и предназначением. Можно подобрать такие установки для дачного строения или полноценного загородного дома. Преимущества коллекторов:

При правильном планировании устройства и его грамотном изготовлении солнечные воздушные коллекторы для отопления дома смогут функционировать круглый год, гарантируя сокращение расходов на обогрев помещения и решая проблемы с горячим водоснабжением. Производительность и эффективность функционирования оборудования будут во многом зависеть от его габаритов. Многие домовладельцы выполняют небольшие по своим размерам воздушные коллекторы, предназначенные для дополнительного обогрева частного дома.

Воздушный солнечный коллектор своими руками

Конструкционные особенности

Гелиосистемы, которые используются в качестве вспомогательного отопительного оборудования, отличаются простотой конструкции, надежностью и долговечностью. Простейшие воздушные коллекторы позволяют перерабатывать в тепло солнечное излучение, используя полученную энергию для подогрева воды и отопления частных строений.

В южных регионах, где зимой отмечаются плюсовые температуры, такие устройства можно использовать в качестве основного способа отопления дома, решая одновременно проблему с горячим водоснабжением. В средней полосе гелиосистемы отлично дополняют газовые, твердотопливные и электрические котлы, существенно сокращая расходы домовладельцев на проживание в частном доме в зимнее время года.

Эффективность работы воздушно-солнечных коллекторов будет напрямую зависеть от размеров устройства и климатических условий в регионе. Гелиосистемы имеют стандартную конструкцию, отличаясь лишь своими габаритами, а также наличием одного или нескольких контуров, которые отвечают за подогрев воды и отопление частного дома.

В замкнутом контуре воздушного солнечного коллектора располагаются специальные приборы, которые преобразуют в тепло световое излучение. По системе трубок движется теплоноситель, разогреваемый адсорберами, после чего вода самотёком или циркуляционными насосами прогоняется по замкнутому контуру с радиаторами отопления или накапливается в утепленном расширительном баке.

Важнейшей составляющей гелиоколлектора являются адсорберы, имеющие вид металлической пластины с чёрной наружной поверхностью. Также в качестве нагревающих элементов могут использоваться небольшие полости, непосредственно соединённые с трубками, по которым циркулирует теплоноситель.

Замкнутый контур с адсорберами устанавливается внутри ящика с прозрачной крышкой, изготовленной из полимерных материалов, силикатного или органического стекла. Используемый корпус должен одновременно отличаться прочностью, сохранять на протяжении многих лет свои показатели прозрачности, обеспечивая правильную работу гелиоколлектора. Предпочтительно для изготовления крышки использовать закалённое стекло, так как полимеры и органические материалы со временем выгорают под воздействием ультрафиолетовых лучей, теряют свою прозрачность, что отрицательно сказывается на показателях эффективности работы оборудования.

При использовании коллекторов исключительно в тёплое время года в качестве теплоносителя может применяться обычная вода. Если же предполагается функционирование устройства зимой, то необходимо заливать антифриз, который предупредит промерзание системы при отрицательных температурах.

Все используемые сегодня солнечные коллекторы для воздуха можно разделить на две основных категории: одно- и двухконтурные. Первые отличаются простотой конструкции и являются прекрасным решением для небольших строений, где требуется использовать такие установки исключительно для горячего водоснабжения или нагрева помещения. Двухконтурные гелиосистемы эффективны, способны работать зимой и летом, однако по причине сложности конструкции изготовить их самостоятельно не представляется возможным.

Солнечный коллектор и контроллер своими руками

Основным критерием, по которому выделяют различные типы гелиосистем, является температура нагретого теплоносителя. На сегодняшний день наибольшее распространение получили три следующих типа воздушных коллекторов:

Благодаря простоте конструкции выполнить своими руками низко- и среднетемпературные гелиоколлекторы сможет каждый дачник и владелец частного дома. Нужно лишь подобрать качественную схему изготовления оборудования и в последующем выполнять всю работу в полном соответствии с имеющейся технической документацией.

Сделав своими руками простейший воздушный солнечный коллектор, можно не только снизить расходы на отопление загородного строения, но и бесплатно получать горячую воду для технических нужд. Простую конструкцию реально изготовить самостоятельно любому домовладельцу, при этом не требуется приобретать и использовать какие-либо сложные и дорогостоящие детали.

Этапы работы

Подготовив необходимые материалы и выполнив все конструкционные элементы, приступают к сборке оборудования. Вся работа проводится в несколько этапов. Соблюдая их, можно существенно упростить изготовление солнечного коллектора. Сборка оборудования выполняется в следующей последовательности:

После завершения сборки коллектора проводят его пробный пуск, осматривая устройство на предмет выявления протечек. Контур с теплоносителем должен быть герметичным, что является одним из условий правильной работы оборудования.

Солнечный коллектор своими руками - обзор, обвязка.

Корпус самодельного гелиоколлектора может выполняться из досок, фанеры или OSB плит. Для повышения прочности и долговечности конструкций рекомендуется использовать каркас из стального и алюминиевого профиля с оцинковкой . Сваренный остов обшивается деревом, а для изготовления крышки используют полностью прозрачные прочные материалы. При условии применения надежных элементов солнечный гелиоколлектор сможет прослужить 20-30 лет, даже при условии постоянного пребывания на открытом воздухе.

Вес гелиоколлектора может составить 50 килограмм и более, соответственно, необходимо использовать прочную и долговечную опору, к которой будет крепиться корпус устройства. Устанавливать аппарат следует на южной стороне. Солнечная часть участка будет максимально долго освещаться солнцем, что позволяет повысить показатели коэффициента полезного действия гелиоколлекторов.

Теплоизоляция корпуса коллектора позволит существенно повысить эффективность работы устройства. Для утепления могут использоваться пенопласт, пенополистирол, минеральная вата и другие качественные изоляторы.

Предпочтительно выбирать фольгированные материалы, которые отличаются хорошей теплоизоляцией, способны отражать солнечные лучи, что позволяет им ещё больше нагревать адсорберы, повышая общую эффективность работы гелиоколлектора.

Сборка адсорберов

Адсорберы воздушного коллектора состоят из многочисленных трубок, по которым циркулирует теплоноситель. Теплоприемник следует изготавливать из меди или других материалов, отличающихся устойчивостью к коррозии. Для сокращения затрат на выполнение самодельного коллектора используемый адсорбер можно создать из полипропиленовых шлангов, теплообменника от старого холодильника и другого аналогичного оборудования.

Для хранения нагретой гелиоколлектором воды может использоваться пластиковый или металлический накопительный бак . В средне- и высокотемпературных системах необходимы также расширительные бачки, которые позволяют решить проблему увеличения давления теплоносителя при его нагреве.

В каждом конкретном случае размер накопительного бака будет различаться. В низкотемпературных системах, которые используются для нагрева воды, будет достаточно 40-литрового пластикового резервуара. Не помешает дополнительно утеплить накопительный бак, для чего используют минеральную вату и аналогичные материалы. Ёмкость подключается к системе при помощи фитингов и пластиковых труб. Качеству соединения и отсутствию протечек необходимо уделить должное внимание, так как от этого будет напрямую зависеть беспроблемность функционирования воздушного коллектора.

Воздушный солнечный коллектор для отопления представляет собой довольно простое устройство, которое способно аккумулировать солнечный свет, преобразуя его в тепло. В последующем нагретый теплоноситель можно использовать для отопления дома или получения горячего водоснабжения. Благодаря простоте конструкции изготовить гелиосистему своими руками не составит труда. Потребуется лишь качественная схема, в полном соответствии с которой и выполняются самодельные устройства.

Когда речь заходит о солнечных коллекторах, в первую очередь возникают ассоциации с привычными уже плоскими или вакуумными моделями. Энергия солнца в них передается за счет воды или антифриза, иными словами, - жидкого теплоносителя. Такие жидкостные коллекторы уже появились во многих домах и перестали вызывать какое-либо удивление. Но помимо жидкостных, есть еще один вид коллекторов, который распространен гораздо меньше, хотя в некоторых ситуациях он не менее эффективен. Это воздушный солнечный коллектор.

Особенности и применение

Его главное отличие от жидкостных вариантов заключается в теплоносителе, роль которого играет обычный атмосферный воздух. По сути, такой коллектор представляет собой плоскую ребристую панель (нередко – перфорированную) или систему труб из теплопроводящего металла (впрочем, иногда используется и пластик). В таком коллекторе воздух нагревается за счет непосредственного контакта с металлом, а ребристость необходима для увеличения теплоотдачи. Вся система должна быть надежно теплоизолирована. Размещают воздушный коллектор на южной стене дома, а циркуляция воздуха может быть как естественной, конвективной, так и принудительной (с помощью вентиляторов).

Работает он при гораздо меньших температурах, чем жидкостные модели. Так, в привычных гелиосистемах температура на коллекторах должна составлять более 45-50°С, для воздушных достаточно 25-30°С. Как следствие – уменьшаются теплопотери и повышается общая эффективность. Однако поскольку теплопроводность воздуха довольно невелика, используется подобный коллектор весьма ограниченно.

Его применяют главным образом в осушительных установках (в сельском хозяйстве), в системах воздушного отопления и в комплексах рекуперации воздуха в помещениях. То есть такие системы нельзя рассматривать как полноценную альтернативу жидкостным коллекторам, но они вполне могут уменьшить общие коммунальные расходы.

Плюсы и минусы

Как и любая система, воздушные солнечные коллекторы имеют свои достоинства и свои недостатки.

Достоинства воздушных коллекторов:

• Простота конструкции;
• Минимальная стоимость;
• Эффективность в системах воздушной сушки.

К недостаткам же их относятся довольно невысокий КПД, невозможность использования для подогрева воды и довольно значительные габариты самих коллекторов (из-за небольшой удельной теплоемкости и низкой плотности воздуха).

Для повышения эффективности таких систем их часто интегрируют в стены с/х зданий еще на этапе проектирования

Изготовление своими руками

Поскольку солнечный воздушный коллектор отличается очень простой конструкцией, сделать его своими руками не так уж сложно. Для этого используются самые общедоступные материалы и подручные средства (некоторые изготавливают такие коллекторы даже из алюминиевых банок). Однако надо помнить, что подобные системы очень габаритны из-за особенностей воздушного теплоносителя, поэтому для получения ощутимого эффекта потребуется собрать изделия значительных размеров (нередко – на всю длину стены).

Коллектор из водосточных труб

Такой солнечный обогреватель лучше делать на всю стену дома. В весенне-осенний период он поможет ощутимо сэкономить на энергоресурсах. С учетом габаритов устройства, подбираются и материалы.

Для каркаса:

• Доска порядка 30-40 мм толщиной;
• Влагостойкая фанера (для задней стенки) порядка 8-10 мм толщиной.

Для абсорбера:

• Водосточные трубы из алюминия (удобнее – прямоугольные);
• Тонкий лист алюминия;
• Крепежные хомуты.

Также понадобится минеральная вата для утепления задней стенки корпуса и пенополистрол для изоляции боковых поверхностей.

Собирается такой солнечный коллектор следующим образом. Прежде всего делается деревянный корпус заданных габаритов (в виде открытого ящика), глубина которого на пару сантиметров больше высоты стенок труб. Затем задняя стенка и боковые поверхности надежно изолируются, а на слой минваты укладывается тонкий лист алюминия, к которому монтажными хомутами крепятся трубы. Для лучшей фиксации и обеспечения воздушной циркуляции трубы нужно уложить так, чтобы с одной стороны корпуса они отстояли от торца примерно на 20 см. Края труб нужно зафиксировать не хомутами, а деревянной перегородкой, в которой будут сделаны соответствующие вырезы.

Так как вход и выход этого коллектора будут располагаться с одной стороны, то с противоположного конца в корпусе должно быть несколько деревянных перегородок для разграничения воздушных потоков. После сборки коллектор окрашивается черной краской, а в качестве лицевой панели можно использовать сотовый поликарбонат.

Стоит помнить, что готовое изделие очень тяжелое, поэтому для его установки потребуется несколько человек. Размещается он с южной стороны дома на устойчивых опорах. К вентиляционной системе дома коллектор подключается через утепленные воздуховоды, а для доставки воздуха в комнаты применяется канальный вентилятор.

Это более простой вариант воздушного коллектора. Его можно сделать своими руками гораздо быстрее. Точно также изготавливается деревянный короб нужных размеров, затем по периметру задней стенки прокладывается брус примерно 40х40 мм, на дно укладывается слой минеральной ваты. Единственное – в дне надо сделать выходное отверстие. Затем на брус укладывается лист профнастила с высоким профилем ребра и окрашивается черной краской (если сам лист другого цвета). Далее в профнастиле делается перфорация для протока воздуха.

Всю конструкцию также можно остеклить поликарбонатом для увеличения температуры нагрева абсорбера, но при этом необходимо предусмотреть входное отверстие для забора холодного воздуха. У выпускного отверстия надо разместить небольшой вентилятор.

Такой самодельный коллектор дает менее значительный прирост температуры (обычно в солнечный день нагрев составляет порядка 28°С относительно наружного воздуха). Однако он позволяет значительно улучшить микроклимат в помещениях, так как обеспечивает постоянный приток свежего подогретого воздуха.

Автор данного воздушного коллектора основной целью ставил экономию на отоплении дома в весенне-осенний период. Посчитав, что если зацикливаться на сочетании коллектора с экстерьером дома и делать его небольших размеров, как в предыдущей статье, то особого толка от него не будет, хватит лишь на обогрев комнаты. Поэтому он решил по возможности изготовить максимально большой солнечный воздушный коллектор.

1) доски толщиной 30-40 мм
2) влагостойкая фанера 10 мм
3) OSB плита
4) водосточные трубы прямоугольного сечения из алюминия
5) минеральная вата
6) пенопласт
7) деревянные бруски
8) прозрачный шифер
9) черная матовая жаростойкая краска

Рассмотрим основные моменты постройки данной модели солнечного воздушного коллектора, а так же схему его работы.

Так же как и прошлом случае коллектор было решено сделать максимальной длинны равной длине дома, но еще и более высоким. Так как размеры будущего коллектора исходя из соображений автора получались внушительными, то и материалы для его изготовления подбирались подходящие. В качестве основного каркаса была использована доска толщиной 30-40 мм. Заднюю стенку короба, в котором будет размещен абсорбер, было решено сделать из влагостойкой фанеры толщиной 10 мм.

Ниже расположена схема солнечного воздушного коллектора, где показан его основной принцип работы и общий вид:

Так как алюминий один из металлов, который отлично проводит тепло и в то же время является не сильно дорогим, то в качестве абсорбера данного солнечного коллектора, автор решил использовать водосточные трубы прямоугольного сечения из алюминия. Хотя, так же допускается использования обычных труб из жести круглого сечения, просто от этого напрямую будет зависеть эффективность воздушного коллектора.

Так как для автора эффективность была на первом месте, то он решил дополнительно утеплить заднюю стенку короба при помощи минеральной ваты. Боковые стенки короба, в котором будут размещены трубы, автор решил так же утеплить но уже при помощи пенополистирола. Кроме того, заботясь об максимальном увеличении эффективности работы солнечного коллектора, автор положил на минеральную вату алюминиевый лист, который так же будет нагреваться под лучами солнца и передавать тепловую энергию трубам. Далее к этому листы были прикреплены прямоугольные трубы.

Так как вход и выход солнечного коллектора находится с одной стороны, то автор решил разделить эту часть коллектора при помощи перегородки. которую он сделал из дерева, а затем так же как заднюю стенку обшил алюминием.

Благодаря данной перегородке в коллектора создается два воздушных потока по 3 трубы в каждом.

Коллектор довольно больших размеров и по большей части сделан из дерева и металла, из-за чего он получился достаточно тяжелый. Поэтому автор рекомендует делать его уже на месте установки, используя треноги, иначе придется просить помощи у друзей, чтобы вытащить и установить коллектор, так как одному такую конструкцию поднять слишком тяжело.

Так как цокольный этаж дома расположен низко, а воздушный коллектор получился довольно высоким, автор решил установить его на некотором расстоянии от дома и сделать его под наклоном. Наклон не только поставит абсорбер под прямые лучи солнца, но и позволит не перекрывать окна от солнечного света. Для закрепления солнечного коллектора на улице и удержания его под наклоном, автор использовал конструкцию из трех частей. Держатели были сделаны из толстых деревянных балок и были выровнены на одну высоту, как это видно из следующей фотографии:

Чтобы осуществить подвод воздуховодов в дом, автор выкопал небольшую траншею от дома к стороне входа и выхода воздуха от солнечного коллектора. В данную траншею были уложены трубы, по которым будет осуществляться движение воздушных масс от дома к коллектора и обратно. Затем он утеплил данные трубы при помощи пенопласта.

Поскольку цоколь дома низкий, а воздушный коллектор получился высокий, то его придется устанавливать на расстоянии под углом, чтобы не перекрывать окна. Для подвода воздуховодов была выкопана траншея и в нее уложены воздуховоды, предварительно все, хорошенько утеплив пенопластом.

После завершения сборки и подключения солнечного коллектора, автор окрасил его в черный цвет при помощи жаростойкой матовой краски.

Для того, чтобы защитить трубы от ветра, пыли, грязи и прочих внешних условий, которые могут повлиять на эффективность коллектора, автор закрыл короб с трубами при помощи прозрачных кусков шифера.

Чтобы обеспечить движение воздушных масс внутри солнечного коллектора, автор установил канальный вентилятор на входе в одну из труб системы солнечного коллектора.

В наше время, когда исчерпываются природные ресурсы, люди все чаще ищут альтернативные источники энергии. А что может быть лучше энергии солнца – общедоступной, неисчерпаемой и, если можно так выразиться, дармовой?

И вот совсем недавно при изучении возможного применения солнечного света учеными был изобретен воздушный коллектор – прибор, поглощающий солнечную энергию и превращающий ее в тепло, которое впоследствии передается теплоносителю. Зачастую теплоносителем выступает жидкость, но нередко используется и воздух – более того, бывают ситуации, когда воздушные приборы даже более эффективны.

Чем отличается воздушный коллектор

Вполне очевидно, что главным отличием коллектора является используемый им в работе теплоноситель – в данном случае обыкновенный атмосферный воздух. В принципе, такое устройство выполняется сегодня в двух вариантах:

• в виде плоской перфорированной или гофрированной панели;
• в виде системы металлических труб, хорошо проводящих тепло.

Воздух здесь подогревается при контакте с металлом, а ребра на поверхности панели при этом лишь увеличивают теплоотдачу. Всю конструкцию желательно установить на южной стене здания, а также качественно теплоизолировать. Характерно то, что циркуляция теплоносителя бывает естественной и принудительной (с использованием вентиляторов).

Воздушные коллекторы могут работать при значительно меньшей температуре, чем жидкостные. К примеру, в обычной гелиосистеме оптимальная температура для работы коллектора – 50°С и выше, в то время как воздушным хватит и 25°С. Это позитивно сказывается на эффективности описываемых нами устройств, ведь чем ниже температура, тем меньшие теплопотери.

Сферы применения

Столь низкая популярность приборов объясняется очень просто: у воздуха достаточно низкая теплопроводность. Тем не менее, гелиосистемы воздушного типа широко используются:

• в системах рекуперации воздуха;
• в осушительных системах;
• в воздушном обогреве дома.

Получается, что воздушные коллекторы вряд ли можно считать полноценной заменой жидкостных, но благодаря им вполне можно сократить коммунальные расходы.

Преимущества и недостатки

У воздушных гелиосистем, как и у всех творений рук человека, есть свои сильные и слабые стороны. К преимуществам можно отнести:

• эффективность в воздушной сушке;
• небольшую стоимость;
• простую конструкцию.

Но есть и недостатки:

• воздушными коллекторами нельзя нагревать воду;
• они весьма габаритны (ввиду незначительной теплоемкости);
• у них скромный КПД.

Обратите внимание! Чтобы повысить эффективность воздушных гелиосистем, их устанавливают в стены (южные, как мы помним) еще при строительстве здания.

Вы можете сделать такой прибор самостоятельно, благо конструкция его, как уже отмечалось, достаточно простая. Для этого потребуются дешевые и доступные материалы (некоторые даже умудряются использовать жестяные банки).

Но помните: такие коллекторы достаточно габаритны, поэтому вполне вероятно, что придется соорудить конструкцию на всю стену.

Изготовление прибора из водосточных труб

Такой прибор уж точно лучше сделать на всю стену. Осенью и весной он поможет вам существенно сэкономить на отоплении. Материалы подбирайте, учитывая габариты будущей конструкции.

Что потребуется в работе

Технология изготовления

Для создания коллектора выполните следующие процедуры.

Первый этап. Сначала сделайте небольшой деревянный короб в виде открытого ящика. Его глубина должна быть чуть больше высоты водопроводных труб.

Второй этап. Надежно изолируйте заднюю и торцевые стенки. Поверх минеральной ваты уложите алюминиевый лист, к которому, в свою очередь, хомутами прикрепите трубы.

Обратите внимание! Для улучшения циркуляции воздуха с одной стороны короба трубы должны отступать приблизительно на 15 см от торца.

По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах.

Третий этап. Ввиду того что входное и выходное отверстия будут находиться с одной стороны конструкции, проделайте на противоположной стороне несколько деревянных перегородок для того, чтобы разделять потоки воздуха.

Четвертый этап. После монтажа окрасьте коллектор в черный цвет. Для передней панели отлично подойдет сотовый поликарбонат.

Помните: воздушный коллектор в собранном виде весит достаточно много, поэтому для монтажа вам понадобится несколько помощников. При установке используйте прочные и устойчивые опоры.

Затем подключите коллектор к вентиляции здания посредством утепленных воздуховодов. Также позаботьтесь о канальном вентиляторе, который будет нагнетать воздух в помещение.

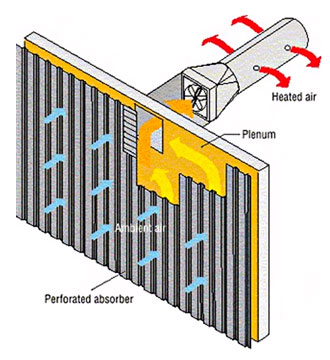

Изготовления прибора из профнастила

Это еще более простая конструкция солнечного коллектора. Вы соорудите ее гораздо быстрее.

Первый этап. Сначала сделайте деревянный короб так же, как в предыдущем варианте. Далее по периметру тыльной стенки проложите брус (приблизительно 4х4 см), а на дно уложите минеральную вату.

Второй этап. Проделайте выходное отверстие в дне.

Третий этап. Уложите на брус профнастил и перекрасьте последний в черный цвет. Разумеется, если изначально он был другого цвета.

Четвертый этап. Сделайте перфорацию по всей площади профнастила для притока воздуха.

Пятый этап. При желании можете остеклить всю конструкцию поликарбонатом – это повысит температуру нагрева абсорбера. Но не забывайте о том, что нужно предусмотреть еще и выходное отверстие для притока воздуха извне.

Изготовление коллектора из пивных банок

Это практичная и дешевая альтернатива описанным выше моделям гелиосистем. Она характеризуется низкой себестоимостью, ведь главное – запастись достаточным количеством жестяных банок (это будет нетрудно для любителей «коки» или баночного пива).

Обратите внимание! Банки обязательно должны быть из алюминия – этот металл обладает высоким теплообменом и устойчивостью к коррозии. Поэтому при подготовке проверьте каждую банку с помощью магнита.

Технология изготовления

Первый этап. Сначала проделайте в дне каждой банки по три отверстия, каждое размером с ноготь. Сверху сделайте вырез в форме звезды и отогните края наружу – это улучшит турбулентность подогретого воздуха.

Второй этап. Далее обезжирьте банки и сложите их в трубы соответствующей длины (в зависимости от размеров стены). Дно и крышка будут почти идеально прилегать друг к другу, а незначительные зазоры между ними обработайте силиконом.

Обратите внимание! Силикон должен выдерживать перманентно высокую температуру, иначе ваша конструкция рассыплется в процессе эксплуатации.

Не смещайте банки, пока силикон полностью не высохнет. Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений.

Третий этап. Далее приступите к сборке корпуса. Для задней стенки используйте лист обычной фанеры необходимого размера. Можете сверху и снизу короба установить специальные деревянные планки с отверстиями под трубы – так вы добьетесь более надежной фиксации.

Четвертый этап. Уложите трубы в короб и закрепите все тем же силиконовым герметиком. Потом выкрасите их черной краской – темные цвета, как известно, притягивают солнечные лучи. Между трубами проложите минеральную вату. Когда краска высохнет, закройте коллектор листом сотового поликарбоната.

В качестве заключения

В итоге хотелось бы отметить, что описанные нами конструкции гелиосистем позволяют добиться внушительного прироста температуры – зачастую в солнечный день в помещении на 25–30°С теплее, чем снаружи. Вместе с тем существенно улучшается и микроклимат в помещении, поскольку обеспечивается перманентное поступление свежего воздуха.

И еще один важный момент: такая конструкция не накапливает тепло, поэтому ночью она будет не нагревать, а охлаждать воздух в помещении. Эту проблему можно решить укрыванием коллектора после захода солнца.
