Нужен коллектор в системе отопления. Для чего нужен распределительный коллектор отопления

В загородных домах могут монтироваться системы отопления разных типов. Для обогрева маленьких частных жилых зданий используются обычно простые двух- или однотрубные сети. В больших коттеджах чаще всего обустраиваются Конструкцию такие имеют довольно-таки сложную. И одним из их элементов является коллектор для отопления распределительный или, как его еще называют, гребенка.

Для чего используется

Согласно правилам СНиП по обустройству сетей отопления, сумма сечений труб в доме не должно превышать диаметра выходного котла патрубка. Так, к примеру, в небольших малоэтажных зданиях часто устанавливаются нагревательные агрегаты с узлами подключения на 1 дюйм. В таких зданиях могут протягиваться, соответственно, две магистрали на ½ дюйма.

В больших коттеджах контуров отопления монтируется обычно очень много. Трубы в таких сооружениях приходится протягивать на разных этажах. Также в коттеджах часто обустраивают и системы «теплые полы». Чтобы обеспечить оптимальный обогрев помещений в таких зданиях и устанавливают коллекторы для отопления распределительные. С использованием такого оборудования можно легко отрегулировать температуру разогрева отопительных приборов и, соответственно, микроклимат в помещениях разного назначения.

Преимущества и недостатки

Основным плюсом коллекторных сетей отопления является именно возможность создания в разных помещениях дома оптимального микроклимата. К примеру, при использовании гребенки для гаража можно выбрать температуру разогрева воздуха в 15 °С, а для жилых комнат — 23-24 °С. Также применение коллектора позволяет обеспечить требуемый разогрев воды в «теплых полах» до максимально допустимых 35-37 °С.

Еще одним плюсом таких систем считается возможность ремонта или замены элементов конструкции без необходимости отключения котла. При наличии гребенки в любой момент можно перекрыть подачу теплоносителя в любой из контуров в здании.

К недостаткам оборудования этого типа владельцы домов и квартир относят в основном его высокую стоимость. Помимо собственно гребенки, для сборки коллекторной сети приходится покупать дополнительно еще и десятки метров труб, всевозможную запорную и регулирующую арматуру и многое другое.

Из какого материала могут изготавливаться

Монтироваться для отопления могут из:

• нержавеющей стали;

  полипропилена.

Первый тип гребенок считается очень надежным, но используется для установки в коттеджах не слишком часто. Латунные коллекторы долговечны, могут применяться в сетях с давлением до 14 бар, но и стоят дорого.

Стальные гребенки на рынке на настоящий момент пользуются наибольшей популярностью. Такие коллекторы могут устанавливаться в системах с давлением до 10 бар. Служат распределители этого типа достаточно долго и стоят относительно недорого.

Медные гребенки способы выдерживать давление до 30 бар. Стоят такие распределители очень дорого. Используются коллекторы этой разновидности обычно только в том случае, если в качестве теплоносителя в систему залита не вода, а к примеру, масло.

Полипропиленовые гребенки являются вариантом бюджетным и используются в частных домах также достаточно часто. Способность выдерживать давление до 6 бар, но не слишком долгий срок службы - это то, что отличает такие распределительные коллекторы отопления. Цена на полипропиленовые гребенки, которые сегодня изготавливаются в том числе и промышленным, а не только кустарным, как еще совсем недавно, способом, составляет порядка 600-1000.

При покупке коллектора, помимо всего прочего, стоит быть и повнимательнее. Дело в том, что на рынке сегодня, к сожалению, существует множество подделок подобного оборудования. Вместо латунной гребенки, потребителю могут продать, к примеру, крашеную стальную. Очень часто на рынке встречаются и коллекторы из обычной стали, выдаваемые за изготовленные из нержавейки.

Конструкция

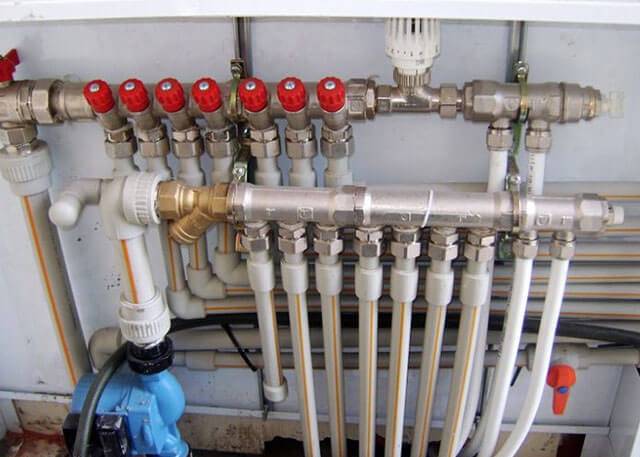

Каким же образом работает в системе отопления распределительный коллектор? Двумя базовыми элементами гребенки являются трубы подачи и обратки с выходами на контуры, расположенные параллельно друг к другу и соединенные кронштейнами. Диаметр этих отрезков обычно составляет 1 или ¾ дюйма. Также в конструкцию коллектора может входить байпас, на котором монтируется циркуляционный насос. Количество штуцеров в таких гребенках может быть разным. Но чаще всего в частных домах устанавливаются распределительные коллекторы отопления на 3 контура, 4 или 2.

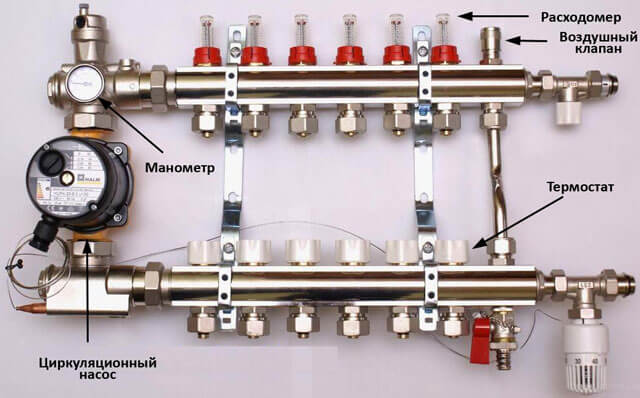

Самые дорогие элементы

На трубе подачи в гребенке предусматриваются термостаты, а на обратке расходомеры и обратный клапан. Именно эти элементы системы коллектора являются самыми дорогими. Чтобы не переплачивать, некоторые владельцы загородных домов, поэтому приобретают их отдельно. Сами же гребенки в этом случае обычно собираются из простых сантехнических тройников — латунных, стальных или пропиленовых.

Гидострелка

В некоторых случаях в цепи отопительной системы перед коллектором может устанавливается и этот элемент. Основным назначением разделителя в таких сетях является очистка теплоносителя от шлама и выравнивание температур в обратке и подаче с целью предотвращения выхода из строя терморегулятора котла.

Представляет собой гидрострелка байпас особого вида, устанавливаемый между подачей и обраткой. Изготавливается этот элемент обычно из отрезка трубы большого диаметра, к которому с каждой стороны приваривается по два патрубка. К последним в дальнейшем и присоединяются трубы подачи и обратки.

Предельно прост. Благодаря большому объему такого байпаса, скорость движения теплоносителя внутри него снижается в десятки раз. В результате внутри гидрострелки оседает шлам, который в последующем можно удалить через специальный кран. Работать гидрострелка может в трех режимах:

• при равном расходе теплоносителя в контурах котла и потребителей - на проток;
• при снижении расхода потребителями часть теплоносителя в подаче контура котла отправляется не к ним, а снова в нагревательный агрегат через его обратку, чем достигается снижение разницы температур в магистралях системы;
• при повышении расхода потребителями часть теплоносителя из их обратки поступает в их же подачу, чем также достигается выравнивание температур.

Устанавливаются коллекторы отопления распределительные с гидрострелками обычно в домах площадью более 200 м 2 .

Обзор производителей

В России наибольшей популярностью пользуются на настоящий момент коллекторы следующих марок:

• Oventrop.
• Rehau.
• Meibes.
• Danfoss.

Модели Oventrop способны работать при температуре теплоносителя в сети до +70 °С. Изготавливаются такие гребенки из нержавеющей стали и стоят порядка 7-8 тыс. р. Распределительные коллекторы отопления Rehau имеют рабочую температуру до +95 °С. Изготавливаются эти модели из латуни. Стоимость их может составлять 6-9 тыс. р. в зависимости от оснащенности.

Коллекторы Meibes делают из нержавейки. Монтировать их допускается в системах с температурой теплоносителя до +110 °С. Цена на распределительные коллекторы этой марки может колебаться в пределах 12-14 тыс. р. Модели Danfoss делают из латуни. Температуру они могут выдерживать до +90 °С и стоят около 7-8 тыс. р.

При желании сегодня можно приобрести распределительный коллектор отопления на 4 контура, 3 или 2 от этих производителей. Изготавливают эти компании также и более габаритные гребенки.

Как правильно выбрать

При покупке коллектора, помимо всего прочего, следует принимать в расчет такие факторы:

• максимальный уровень давления в системе;
• количество контуров в сети;
• объем теплоносителя в системе;
• наличие разного рода вспомогательных устройств.

От того, какое давление возникает в отопительной сети дома при ее эксплуатации, напрямую зависит выбор материала изготовления гребенки. В соответствии с объемом теплоносителя в системе подбирают пропускную способность коллектора.

Также при выборе такого элемента конструкции отопительной сети следует учитывать и возможность возникновения необходимости монтажа в будущем дополнительных контуров потребителей (оборудование сауны, оранжереи и пр.).

Можно ли сделать распределительный коллектор отопления своими руками

Как уже упоминалось, изготовит такой элемент можно в том числе и самостоятельно. Чаще всего гребенки своими руками владельцы загородных домов делают из полипропилена. В этом случае для сборки используют куски ПП трубы и несколько тройников.

Технология сборки коллектора отопления (распределительной гребенки) своими руками выглядит примерно следующим образом:

• к концу отрезка трубы приваривают вертикально тройник;
• обрезают трубу вместе с тройником, отступив несколько сантиметров от края последнего;
• переворачивают тройник другой стороной и снова приваривают к нему оставшийся отрезок трубы;
• приваривают тройник ко второму концу отрезка трубы;
• обрезают трубу, отступив несколько сантиметров от тройников;
• приваривают трубу к третьему тройнику, расположив его горизонтально;
• снова обрезают трубу.

Далее нужно просто собрать распределительный коллектор на 2 контура из получившихся элементов. Для этого сваривают последовательно два тройника, изготовленных на первом этапе. Далее к получившейся конструкции под углом в 90 градусов закрепляют последний элемент. Затем к обеим выходам этого тройника приваривают по куску трубы.

На следующем этапе операцию повторяют для изготовления второй части гребенки. Далее на подачу ставят шаровые краны, а на обратку — регулировочные.

Где установить

Размещать коллектор для отопления распределительный в доме следует таким образом, чтобы длина труб контуров потребителей не превышала 20 м. Чаще всего этот элемент монтируют в нише в стене, расположенной невысоко над уровнем пола. При желании гребенку можно установить, к примеру:

• в коридоре;
• кладовке;
• чулане.

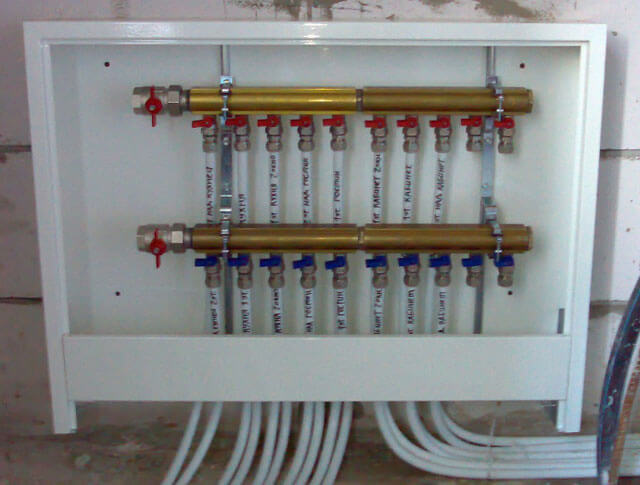

В продаже сегодня, помимо всего прочего, имеются и специальные ящики, навесные или встраиваемые, предназначенные именно для распределительных коллекторов отопления. В шкафах для гребенок уже на этапе производства предусматриваются специальные отверстия под трубы.

Установка коллектора: правила

Врезку гребенки в систему производят по стандартной технологии обычным сантехническими инструментами. При использовании в доме газового или электрического котла этот элемент в большинстве случаев устанавливают вертикально. Также при монтаже такого элемента в обязательном порядке соблюдают следующие правила:

• коллектор должен быть установлен в помещении с нормальным уровнем влажности;
• выбирать для установки гребенки место следует таким образом, чтобы расстояние от нее до всех радиаторов отопления было примерно одинаковым.

К идущей от котла трубе коллектор подключается с использованием крана со сгоном и накидной гайкой. При использовании такого элемента в последующем можно будет при необходимости быстро перекрыть подачу теплоносителя и отсоединить гребенку. Если возможности приобрести специальный шкаф для коллектора нет, его допускается вешать просто на стену с использованием кронштейнов. В этом случае гребенка также должна располагаться не слишком высоко от уровня пола.

Ключевой проблемой классической одно- и двухтрубной отопительной системы частных домов является быстрое остывание теплоносителя. Согласитесь, что неплохо обустроить систему, лишенную такого недостатка.

Вы хотите реализовать в своем доме отопление, где теплоноситель максимально долго будет теплым? Мы поможем вам решить эту задачу – в статье рассмотрена коллекторная система отопления, которая пользуется широкой популярностью в последние годы. Именно она способна сохранять нужную температуру внутри контура длительное время.

Также в этом материале мы рассмотрели, какие принципы лежат в основе системы и какая схема разводки самая удобная в плане монтажа. В статье подобраны схемы и тематические фото, полезные советы и видеоролики об особенностях коллекторной системы и нюансах монтажа радиаторов.

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье .

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.

В состав коллекторной группы входит также: , и .

Галерея изображений

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

• Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
• Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.

Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Плюсы и минусы коллекторно-лучевой системы

Среди неоспоримых достоинств установки коллекторной системы стоит выделить:

1. Удобство эксплуатации . Благодаря тому, что каждый элемент управляется независимо, потребитель имеет возможность задавать температуру в любой точке дома. А по мере необходимости легко отключать один или группу отопительных приборов в комнате. При этом температура в других помещениях сохранится прежней.
2. Возможность задействовать трубы малого диаметра . Поскольку каждая ведущая от коллектора ветка питает лишь один прибор, для ее прокладки можно использовать трубы малого диаметра, которые легко спрятать в стяжке.
3. Ремонтопригодность . В случае обнаружения неполадок легко будет отключить любой участок трубопровода, не прерывая при этом работы всей системы.

Чтобы сформировать несколько контуров, имеющих разные параметры, например: перепады давления или разную температуру носителя, задействуют распределительные гребенки с функцией гидравлического компенсатора.

Гидрострелка представляет собой вместительную трубу, к выходам которой подключено ряд контуров с независимой циркуляцией.

Подогретая котлом вода поступает . Циркулируя внутри устройства, вода на разном расстоянии от врезок отбирается и перераспределяется по контурам.

За счет того, что разогретый теплоноситель с меньшими потерями доносит тепло до батарей, коэффициент полезного действия системы повышается. Это дает возможность снижать мощность котла и экономить при этом расход топлива.

Система отопления, основным элементом которой выступает коллектор, не лишена недостатков.

К числу таковых стоит отнести:

• Расход трубы . Если сравнивать с последовательным подключением, то расход трубы при прокладке коллекторной системы выше в два/три раза. Разница в затратах определяется размером задействованной площади.
• Необходимость задействования циркуляционных насосов . Установка независимых контуров не обходится без монтажа циркуляционных насосов. Это влечет дополнительные затраты.

Слабым звеном коллекторной системы является ее энергозависимость. Так что даже при работающем котле в случае отключения электроэнергии трубы будут оставаться холодными. По этой причине такие системы не рекомендуется применять в районах, где перебои электроснабжения – нередкое явление.

Циркуляционный насос обеспечивает принудительное передвижение теплоносителя в системе, выполненной из труб с малым диаметром, в которой суммарное гидравлическое сопротивление имеет высокий показатель

При укладке контуров в стяжку пола стоит учитывать, что любое соединение является потенциальным место протечки. И в случае возникновения дефекта для его устранения придется вскрывать монолитный бетон. А это уже весьма хлопотное и затратное мероприятие.

Поэтому соединения сетей коллекторной системы располагают исключительно над уровнем пола. Чаще всего они приурочены к коллекторному шкафу.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как .

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.

Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.

Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Особенности монтажа системы

Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.

Установка распределительной гребенки

На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.

Закрытый короб защитит оборудование и запорную арматуру от внешнего механического воздействия и придаст помещению более эстетичный внешний вид

Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.

При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.

Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.

Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.

Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.

При «проходной» схеме термоклапан устанавливают только на первый контур радиатора; за счет чего расход воды регулируется на всех последовательно включенных за ним приборам

При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.

Варианты кладки трубопровода

При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы.

Подключение к коллектору любого радиатора или конвектора производится через две трубы: «подачу» и «обратку», поэтому трубы прокладывают в стяжке пола попарно

Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.

Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией.

Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.

При укладке труб в стяжку соединения согласно требованиям СНиПа необходимо оставлять доступными, размещая их для этого выше уровня пола

Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.

Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка.

Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.

В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.

На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру.

Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:

• на распределительном узле – воздуховыпускные клапаны;
• на радиаторах (скапливается в наивысших точках)– .

Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».

Главное преимущество коллекторной системы напольного исполнения в том, что тепловые потоки распределяются по полу равномерно

Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.

При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется . Одно условие – протяженность одного контура не должна превышать 90 метров.

Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.

У вас дома коллекторная отопительная система? Или вы только планируете ее обустроить, а пока изучаете информацию? Может у вас возник вопрос по составлению схемы разводки коллекторной системы? Задавайте свои вопросы, делитесь личным опытом обустройства отопления в доме, оставив комментарии под этой статьей.

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками. Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

С использованием газового резака делаем отверстия под патрубки.

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Также привариваем к корпусу кронштейны для крепления на стену.

Зачищаем места сварки от окалины и ржавчины.

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Каждый владелец квартиры или жилого дома предпочитает, чтобы отопительная система работала бесперебойно и с максимальной эффективностью. Для достижения этой цели используются различные способы, среди которых большинство потребителей выбирает распределительные коллекторы. Это устройство пропорционально распределяет тепловые потоки, которые выделяет теплоноситель, благодаря чему отопительная система функционирует максимально продуктивно. Помимо этого разные виды коллекторов для отопления характеризуются своими особенностями и имеют множество преимуществ, о которых следует узнать подробнее.

Для чего нужна коллекторная группа

Распределительный коллектор отопления внешне похож на металлическую гребенку, так как имеет большое количество выводов для подключения приборов отопления. Это позволяет регулировать объем, температуру и давление теплоносителя. Следовательно, с помощью устройства можно контролировать подачу тепла в каждом отдельном помещении дома или квартиры. К распределительному коллектору можно подключать радиаторы, конвекторы, систему теплого пола и даже панельный способ отопления. В наше время коллекторная система отопления достаточно популярна. Важно понимать, для чего нужен коллектор в отоплении.

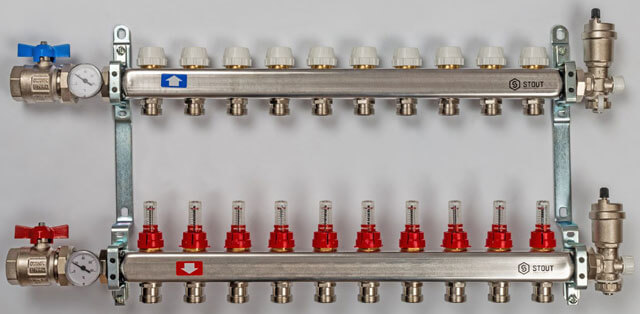

Большинство российских потребителей пользуются коллекторами европейской марки STOUT, так как они более приспособлены для работы в России. Производство коллекторов осуществляется на итальянских заводах. Использование высокотехнологичного оборудования и строгий контроль качества на каждом производственном этапе позволяет получить продукцию высокого качества.

По сравнению с брендами класса «премиум», которые также производятся на заводах в Италии, коллекторы STOUN отличаются более низкой стоимостью.

Для большинства потребителей является актуальным вопрос, как работает коллектор отопления. Особенностью устройства являются две взаимосвязанные части, подающий и возвратный коллектор, объединенные в один блок. Первая составляющая контролирует подачу горячей воды к каждому прибору отопления, при этом с помощью специального клапана каждый действующий контур перекрывается при необходимости. Возвратный коллектор распределяет тепло и регулирует уровень давления, что способствует пропорциональному обогреву каждого помещения в доме.

В многоэтажных домах на каждом этаже устанавливается отдельный коллектор, в результате регулируется температура и на этаже, и в отдельных комнатах. Преимуществом поэтажного коллектора отопления является возможность отключения одного контура без ущерба для работы всей системы отопления.

Какие бывают гребенки для отопления

Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.

Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:

• Из стали.
• Из различных полимеров.
• Из меди или латуни.

Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:

• Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.
• Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.

Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:

• Датчики, контролирующие уровень давления и температуры.
• Блок, контролирующий подачу теплоносителя.
• Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
• Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
• Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

• Достаточно высокая цена . В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
• Необходимость использования циркуляционного насоса и других приборов . Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
• Сложность выполнения монтажных работ и их высокая стоимость . Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора. Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы.

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

• Давление системы. Очень важно установить при каких значениях оборудование может безупречно функционировать.
• Какое количество электрической энергии будет потреблять коллектор.
• Какое количество приборов отопления планируется подключить к распределительному коллектору.
• Пропускная способность устройства.
• Возможность добавления контуров при увеличении количества приборов отопления.
• Наличие дополнительных элементов контроля и автоматики.
• Известность завода-изготовителя и отзывы о нем.

Основные производители оборудования для отопительных систем

Желание сэкономить на приобретаемом оборудовании может стать причиной быстрого выхода из строя коллектора, что приведет к дополнительным затратам на проведение ремонтных работ и даже замену оборудования. Следовательно, лучше отдать предпочтение моделям от известных и проверенных временем производителей.

Лидерами в этой области можно назвать немецкие компании Rehau и Oventrop.

Бренд REHAU представляет самые популярные модели:

• Коллектор для напольной системы отопления HKV. Его гребенка выполнена из латуни Ms 63, может работать при температуре 80 0 С и давлении 6 Бар.
• В отопительный коллектор HKV-D встроены расходомеры, может использоваться для систем отопления напольного типа. Для изготовления гребенки также используется латунь Ms 63, рабочая температура равна 80 градусам, давление – 8 бар.
• Коллекторы HLV могут подключаться к системе радиаторного отопления с рабочим давлением 8 бар и температурой рабочей среды 80 градусов.

Модели бренда OVENTROP также пользуются огромной популярностью, среди которых можно выделить следующие:

• Гребенка для напольного отопления с корпусом из высококачественной стали, имеющая дополнительные вентили, позволяющие регулировать работу системы. Может работать при температуре до 70 0 С и давлении 6 бар. На стоимость модели влияет количество контуров.
• Стальной коллектор для отопления напольного типа со встроенным ротаметром работает при параметрах, аналогичных первой модели.
• Гребенки, для изготовления которых использовалась нержавеющая сталь, могут устанавливаться для подключения приборов отопления с рабочим давлением до 10 бар и температурой до 100 0 C.

Использование распределительных коллекторов для систем отопления предполагает значительные материальные затраты. Однако качественный и рациональный обогрев каждой комнаты в доме независимо от площади компенсирует и окупает все расходы, связанные с приобретением и монтажом оборудования. Достичь максимального эффекта работы системы отопления в доме помогает правильно выбранный коллектор теплоснабжения и его профессиональная установка.

Частные дома преимущественно отапливаются с помощью водяных тепловых носителей. Большие здания со сложными разветвленными системами отопления, сложно контролировать, особенно если это касается трубопроводов.

Дабы разрешить проблему обслуживания и контроля сложных систем отопления придумали собирать коллекторы на отопление. С ними мы сейчас и познакомимся поближе.

Простой коллектор отопления для квартиры

В данной статье вы получите сведения о том, что такое коллекторная система отопления в частном доме, как коллекторное отопление функционирует, как осуществляется его обвязка, монтаж и т.д.

Что такое распределительный коллектор?

Что же являет собой коллекторная система отопления? Как вы сами знаете, внутри дома, дабы обеспечить его полноценный обогрев, люди обязаны прокладывать трубы, с помощью которых затем можно транспортировать нагретый носитель и поднимать температуру в помещениях по пути его следования.

Стандартная схема отопления представляет собой систему, состоящую из отопительного прибора, труб подачи, обратки, радиаторов и дополнительных элементов. К последней группе относят различные повысительные и циркуляционные насосы, узлы распределения, терморегуляторы, манометры, краны и т.д.

На первый взгляд такая схема довольно проста и сборка ее не составит труда, однако это касается только небольшого дома.

Если же в доме есть несколько этажей и на каждом этаже по несколько комнат, то схема отопления без должного планирования может превратиться в настоящий кошмар.

Дабы избежать подобных ситуаций была придумана коллекторная разводка отопления. В центре всей идеи коллекторной разводки находится, как вы уже наверняка и сами догадались, распределительной тепловой узел или коллектор.

Это центральная точка входа и выхода всех труб отопления. К нему сводится тепловой контур из любой точки дома.

Распределительный коллектор имеет довольно простую конструкцию, а если быть точнее, то состоит из нескольких гребенок. К первой подсоединяются все без исключения трубы тепловой подачи носителя, ко второй осуществляется подключение труб обратки.

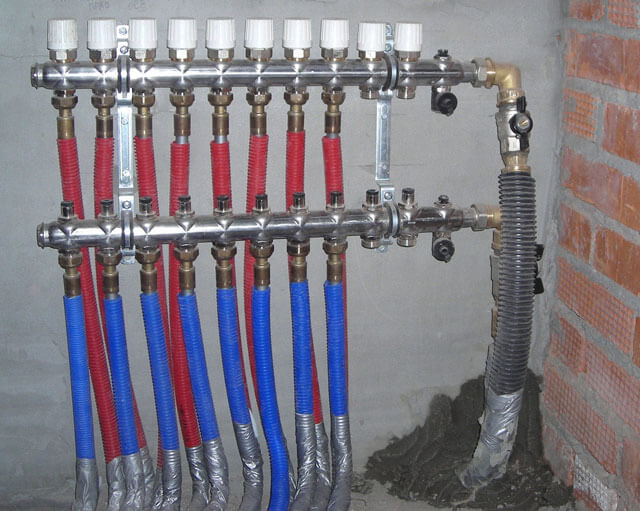

Гребенки коллекторного отопления

Расчет показывает, что правильно установленный гидроколлектор предоставляет вам полную свободу действий. Это касается как контроля над состоянием системы отопления, так и ее обслуживания.

В любой момент обвязка может быть изменена, тепловой поток в отдельной ветке или даже целой системе заблокирован. А все, что потребуется от вас – иметь распределительный гидроколлектор и доступ к нему.

Сам гидроколлектор подключается к обогревателю и чаще всего находится внутри специального шкафа. Металлический шкаф, где распределительный гидроколлектор установлен, как правило, располагается в нижней точке дома недалеко от обогревателя и насосов.

Чтобы не заблудиться в разнообразии компаний, производящих коллекторы, рекомендуем обратить внимание на продукцию STOUT. Отличительная особенность бренда – высочайшее качество коллекторов, произведенных на заводе в Италии, в совокупности с доступной ценой. Качество достигается строгим контролем на каждом этапе, а места производства – те же, где выпускает продукция дорогого сегмента. Невысокая цена – результат отсутствия необходимости переплачивать «за бренд».

На все коллекторные группы бренд STOUT дает 2 года гарантии, а ассортимент застрахован на 1 000 000 евро. Покупатель может быть полностью уверен в надежной эксплуатации и длительном сроке службы оборудования.

К меню

Конструкция и особенности

Если вы когда-нибудь захотите собрать коллектор отопления своими руками, или вам попросту интересно, как осуществляется расчет и обвязка внутри схемы отопления, где присутствует распределительный гидроколлектор, то в обязательно порядке надо изучить его составляющие.

К счастью, схема, по которой распределительный гидроколлектор собирается – элементарна. Многие сантехники отмечают, что обвязка труб отопления и сборка коллекторов новичкам дается гораздо проще, за счет четкой схемы прокладки теплового контура.

Для примера возьмем распределительный гидроколлектор частного двухэтажного дома.

Состоит он из:

• Шкафа;
• Двух гребенок;
• Труб, соединяющих гребенки с обогревателем;
• Труб, с помощью которых осуществляется коллекторная обвязка;
• Кранов, повысительных насосов, манометров и т.д.

Учтите, что сборка и монтаж коллектора возможна только после того как будет выполнен полноценный тепловой расчет, расчет уровня давлений, а также расчет диаметров труб.

Как мы уже отметили выше, схема действия коллектора заключается во взаимодействии распределительных гребенок, обогревателя и труб теплового контура.

Пример коллекторной разводки с циркуляционными насосами

Обогреватель выполняет стандартные задачи – нагревает жидкость по мере ее поступления. Нагретая жидкость по трубам подается на гребенку подачи. Диаметр и размеры трубы зависят от количества теплового носителя. Чем больше воды за единицу времени поставляет обогреватель, тем больше нужен диаметр и размеры труб.

К подающей гребенке подключается контур труб тепловой подачи. Они расходятся по всему дому. Чаще всего каждая ветка отвечает за какой-то определенный участок одно или двухэтажного дома.

Например, если мы рассматриваем конструкцию именно двухэтажного дома, то первая половина труб будет направлена на помещения первого этажа, а вторая – на помещения второго.

Трубы отопительного контура проложены таким образом, чтобы после прохождения по ним тепловой носитель вернулся, но уже в другую гребенку, так называемую гребенку обратки. Она собирает в себе остывшую жидкость и направляет ее в камеру обогревателя. Таким образом, обвязка труб полностью замыкается на коллекторе.

Под гидроколлектор выделяют металлический шкаф или шкафы. Шкаф выполняет функции защитной оболочки и ограничивает доступ к распределителю детей и животных. Шкаф также позволяет спрятать все внутренности и трубы в компактную и совершенно неприметную коробку, что положительно сказывается на интерьере дома.

К меню

Плюсы и минусы

Рассмотрим плюсы и минусы использовать коллекторного отопления.

Основные плюсы:

• Подключение и монтаж труб упрощается.
• Расчет показывает повышение эффективности теплоотдачи в системе отопления
• Вы вольны выбирать любой диаметр труб
• Подходит как для радиаторного, так и для напольного отопления. Более того, в нем даже можно сочетать систему напольного и трубного отопления, без каких-либо ограничений.
• Под коллектор выделяется шкаф или шкафы, которые компактно ограничивают все внутренности, пряча их от лишних глаз.
• Подходит как для одноэтажного или двухэтажного дома, так и для многоэтажных строений с огромными площадями.
• При желании сделать самодельный коллектор можно вообще без помощи специалистов.
• Сборка предусматривает установку кранов и измерительного оборудования на каждую ветку в гребенке, следовательно, каждую ветку можно включить или выключить в любой момент.

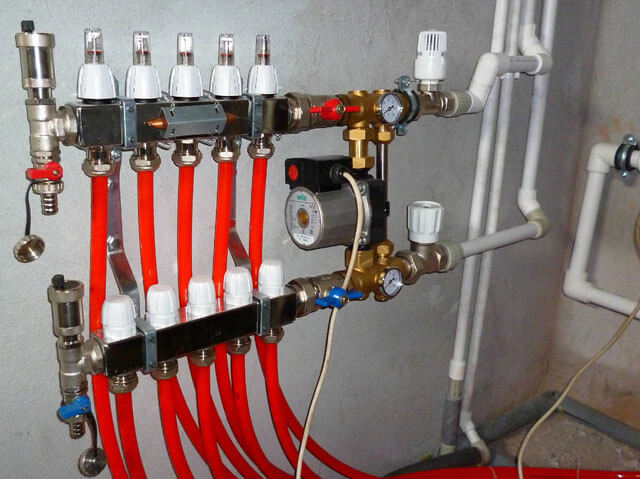

Коллекторный узел для напольного отопления

Вы наверняка уже и сами убедились, что коллекторная обвязка предоставляет массу преимуществ перед стандартной. Есть ли у нее минусы? Конечно есть, как и у любой другой системы. Ни одно техническое решение нельзя назвать совершенным.

Основные минусы:

• Шкаф, гребенки и само оборудование стоит довольно дорого.
• Монтаж и сборка занимает достаточно много времени, так как количество труб и их диаметр увеличивается пропорционально площади двухэтажного дома.
• Сделать коллекторное отопление своими руками можно, но без соответствующих знаний это чревато серьезными ошибками, которые обнаружатся только на этапе эксплуатации.

к меню

Расчет коллектора

Теперь обратим свое внимание на то, как осуществляется установка, монтаж и сборка коллектора, а также его контура.

Не имеет значения, собираетесь вы монтировать самодельный коллектор, или же купленный в магазине. В любом случае такое действие несет в себе большую ответственность.

Гребенки коллекторного отопления в металлическом шкафу

Дабы сделать все правильно, нужно провести тщательный расчет всех составляющих контура. И делается этого еще до того, как будет осуществлен монтаж конструкции.

Расчету подлежит:

• Площадь которую следует отапливать (коллекторы одно и двухэтажного дома будут серьезно отличаться по размерам и мощностям);
• Тепловые свойства используемых материалов;
• Мощность обогревателя.

Не стоит забывать и про гидравлическое сопротивление. Если, к примеру, мы рассматриваем систему отопления двухэтажного дома, то длина отопительного контура в нем наверняка исчисляется десятками, если не сотнями метров.

В трубах подобной длины сама по себе жидкость циркулировать не сможет, следовательно, ее необходимо нагнетать с помощью насосов.

К меню

Обзор конструкции распределительного коллектора (видео)

К меню

Правила монтажа

Правила, по которым осуществляется монтаж коллекторного отопления, довольно просты.

Первым делом нужно сделать полноценный расчет коллектора и всего его составляющих. Затем осуществляется сборка гребенок и установка тепловых контуров. Все внутренности коллектора прячем в шкаф. Шкафы желательно размещать в отдельной комнате, вблизи от обогревателя.

На завершающих этапах все элементы подсоединяются друг к другу, монтируются краны, измерительное оборудование и запорные элементы. Дальше коллекторная группа тестируется в рабочих условиях.

Портал об отоплении » Водяное отопление

stroypotencial.ru

Распределительный коллектор для отопления: зачем и для чего?

В нынешнее время хозяева загородных домов все чаще выбирают коллекторную схему отопления и её различные вариации, как с двухтрубной системой, так и однотрубной. В таких схемах подающие и обратные трубопроводы полностью спрятаны в полу, а сам распределительный коллектор системы отопления в подвале дома или его центральной части. От него трубы идут ко всем отопительным приборам.

В этой статье мы рассмотрим виды коллекторов, их особенности, схемы и различные советы.

Схема системы с коллектором

Важно! В системах с применением коллекторов обязательное условие – это применение циркуляционных насосов.

Благодаря ним сокращается разность температур теплоносителя на входе и выходе из системы, что сделает нагрев более качественным.

Каждый отвод коллектора должен быть оборудован шаровым краном, за счет которых происходит отсечение отопительных приборов без влияния на систему. Такая система может быть сделана для горизонтальной однотрубной или двухтрубной разводки системы отопления.

Горизонтальные разводки тройникового типа в сегодняшнее время не используются.

Подающий и обратный коллектор располагают на каждом этаже главного стояка. От самих коллекторов трубопроводы монтируются в стены или в пол, а уже затем подключаются к каждой батарее отопления.

В том случае если трубопроводы подачи или обратки расположены в стяжке напольного покрытия, то каждый отопительный прибор снабжается воздушным краном или воздухоотводчиком.

Монтаж системы

Совет. При монтаже системы необходимо проследить за тем, чтобы все тепловые кольца были приблизительно одной длинны. Если за этим проследить не удалось, и длинны колец разные, то каждое кольцо можно снабдить насосом и системами регулирования температуры.

Эта регулировка (установленная на одном) не будет затрагивать другие кольца.

Принцип работы

Отопление батареями

Возможны такие варианты подключения к системам отопления:

• Боковое;
• С внутренней циркуляцией;
• Диагональное;
• Нижнее;
• Верхнее.

Типы подключений

Более распространено нижнее подключение отопительных приборов к системам теплоснабжения. При таком подключении раскрываются все положительные стороны металлопластиковых и полипропиленовых трубопроводов. Исполнение такой подводки происходит в плинтусе или под напольным покрытием (в нашей галерее присутствует много видео и фото для наглядности).

Система с «теплым полом»

При грамотном расчете системы теплоснабжения, можно полностью отказаться от батарей отопления. В этом случае тепловые кольца будут замыкаться, и прятаться в пол. Такие системы называют «теплый пол».

В качестве основного отопления они практически не применяются, но как дополнение широко распространены. В том случае, когда расчеты верны, такая система полностью может заменить традиционную. Недостатком системы является её цена, это обусловлено большой протяженностью трубопроводов и количеством точек пайки.

Горизонтальная лучевая разводка

Применение солнечной энергии

Излучение от солнца, достигаемое земной поверхности при ясной погоде, равно 1,2 кВт на один квадратный метр. Таким образом, если всегда будет солнечная погода, то всего за одни сутки можно с одного квадратного метра получить десять киловатт-часов энергии.

Такая идея не могла остаться не замеченной, поэтому разработчики её воплотили в солнечные коллекторы.

Рассмотрим основные типы таких коллекторов.

• Воздушные. Такое отопление происходит благодаря парниковому эффекту. Ультрафиолетовые лучи проходят сквозь стекло, поликарбонатную плоскость или полиэтиленовую пленку и поглощаются специальным теплоприемником, имеющим черный цвет. От разогретого теплоприемника происходит нагревание воздуха находящегося под стеклом. Так происходит отопление за счет солнечных лучей.

Воздушный тип

• Подвижные коллекторы. Такое оборудование наиболее эффективное, оно способно выполнять слежение за солнцем. Еще из школьного курса физики мы знаем, что солнечный свет неравномерно распределен по небесной площади. Его предельное количество сосредоточено в самом направлении к солнцу. Исключения могут быть лишь облачную или туманную погоду.

  Существует три метода в ориентации коллекторов: поворачивание нагревательного элемента и зеркала; передвижение самого коллектора; поворачивание зеркал. Стоит заметить, что капитальные затраты будут велики, так как цена нагревательных элементов и зеркал высока.

• Коллекторы плоского типа. Это самые распространенные представители. Представляют собой неподвижный черный ящик, который застеклен. Он имеет низкую стоимость и высокую эффективность. Если солнце располагается не более тридцати градусов к ящику, то при ясной и солнечной погоде они могут работать до восьми часов.

• Трубчатые коллекторы. В таких приспособлениях элемент для нагрева – это черная труба, в ней располагается вода – теплоноситель. Поверх трубы улаживаются теплоизоляционные материалы. Такой прибор наиболее эффективен в промежутках времени между 7 и 17 часами астрономического времени. На качество обогрева играет влияние расстояние между трубками, а также их диаметр. Недостатком является тот факт, что площадь трубок велика и через неё тепло уходит обратно в атмосферу.

• Трубчатые вакуумные. Как и у большинства видов, тепло в таких моделях преобразуют прозрачные трубки с вакуумом. Последний требуется для создания теплоизоляции внутри черных трубок. Внутри трубок находится теплоноситель. В большинстве случаев эта трубка располагается коаксиально внешней стеклянной трубке, которая является оболочкой.

• Солнечные концентраторы. Отличаются от предыдущих моделей наличием рефлекторов (отражателей и зеркал). Они занимаются фокусировкой света с большой площади на поглощающий элемент. Это приспособление позволяет увеличить мощность солнечных лучей в несколько раз.

Концентратор

Распределительный коллектор

Такое оборудование распределительного характера применяется в напольном отоплении, а также в отоплении при использовании солнечных коллекторов для отопления дома. Подающий и обратный коллекторы могут обладать от двух до двенадцати выходными патрубками. Такой элемент обладает встроенной вентильной вставкой, которая осуществляет гидравлическую настройку для пробного запуска системы.

Такие коллекторы в наборе имеют: термометр, шаровые краны, комплект переходников, инструкция, концевые секции для слива воды и спуска воздуха, кронштейны, заглушки.

Разводку двухтрубной системы с применением коллекторов принято называть лучевой. Это оборудование позволяет добиться более качественного обогрева помещений. По желанию это оборудование доукомплектовывается электромеханическими приводами и распределителями. Их задача уравновешивание перепадов давления.

Коллектор

Заключение

Все рассмотренное оборудование можно применять в реальности. Оно поможет добиться хороших показателей в работе системы. Соорудить распределительный коллектор отопления своими руками при большом желании тоже можно, но для этого вам потребуются чертежи и желание.

otoplenie-gid.ru

Распределительный коллектор и система отопления на его основе.

Доброго времени суток, всем! Я незаслуженно обошел вниманием метод коллекторной разводки отопления и сегодня я эту несправедливость исправлю (в меру своих скромных сил). Начнем с того, что ответим на вопрос: “А зачем вообще нужен коллектор в системе отопления?”

Для чего нужен коллектор в системе отопления.

Коллектор используется в системах отопления для распределения потока теплоносителя от отопительного аппарата (например, котла или теплового насоса) к отопительным приборам или группам таких приборов. То есть к коллектору можно подключать целые контура. Так делают в домах с двумя и более этажами, где на каждом этаже сделана двухтрубная система или “ленинградка”, а к котлу все это хозяйство подключается уже через коллектор.

Виды коллекторов в системе отопления.

Коллектор для систем отопления может быть следующих видов:

• Распределительный – представляет он из себя трубу круглого или квадратного сечения с отводами. Отводы имеют различный диаметр резьбы. К отводам большего диаметра подключается котел, а к отводам меньшего диаметра приборы отопления. Один такой коллектор устанавливается на подающую трубу, второй на обратную. Смотрим на фото:
• Балансировочный – объединяет в себе два распределительных коллектора и гидрострелку (гидравлический разделитель). Это уже готовое к установке в систему изделие, к которому остается только присоединить все остальное оборудование. Выглядит это все следующим образом:

Теперь рассмотрим внимательнее их внутреннее устройство.

Как устроен коллектор отопления.

Самый распространенный горизонтальный вариант балансировочного коллектора устроен так:

На данный момент на рынке можно встретить множество различных конструкций коллекторов. Выше на рисунке изображен горизонтальный коллектор с гидрострелкой, но существуют вертикальные варианты подобной конструкции и выглядит это примерно вот так.
